Lattice Designer: Topologieoptimierung in Ihrer Produktentwicklung.
Warum Gitterstrukturen für moderne Konstruktionen relevant sind.
Wer Bauteile für die additive Fertigung entwickelt,
beschäftigt sich zwangsläufig mit der Materialverteilung im Inneren. Genau hier
setzt das Lattice Design an.
Statt Volumen vollständig massiv auszulegen, wird Material
nur dort eingesetzt, wo es konstruktiv und funktional erforderlich ist. Das
reduziert Gewicht, verbessert das Verhältnis von Masse zu Stabilität und
eröffnet zusätzliche Freiheitsgrade im Leichtbau. Je nach Strukturtyp lassen
sich zudem Eigenschaften wie Energieaufnahme, Wärmeübertragung oder Dämpfung
gezielt beeinflussen. Besonders in der Luft- und Raumfahrt, der Medizintechnik
und der Automobilindustrie zeigt sich das Potenzial dieser Konstruktionsmethode.
Der Lattice Designer in der Praxis.
Mit dem Lattice Designer werden Gitterstrukturen nicht isoliert betrachtet, sondern im Kontext der gesamten Produktentwicklung. So schafft diese Anwendung auf der 3DEXPERIENCE Plattform echten Mehrwert, da Konstruktion, Geometrieänderung und Fertigungsvorbereitung zusammenspielen.
Die Anwendung verbindet die Entwicklung komplexer Gittergeometrien mit dem ursprünglichen CAD-Modell und hält diese Beziehung assoziativ aufrecht. Änderungen an der Basiskonstruktion bleiben nachvollziehbar und können kontrolliert weitergeführt werden.
Die Kombination aus klassischer Geometrie und impliziter Modellierung schafft zudem die Grundlage, um auch anspruchsvolle Gitterstrukturen für die additive Fertigung robust und effizient aufzubauen.
Besondere Funktionen in der Lattice Designer Topologieoptimierung.

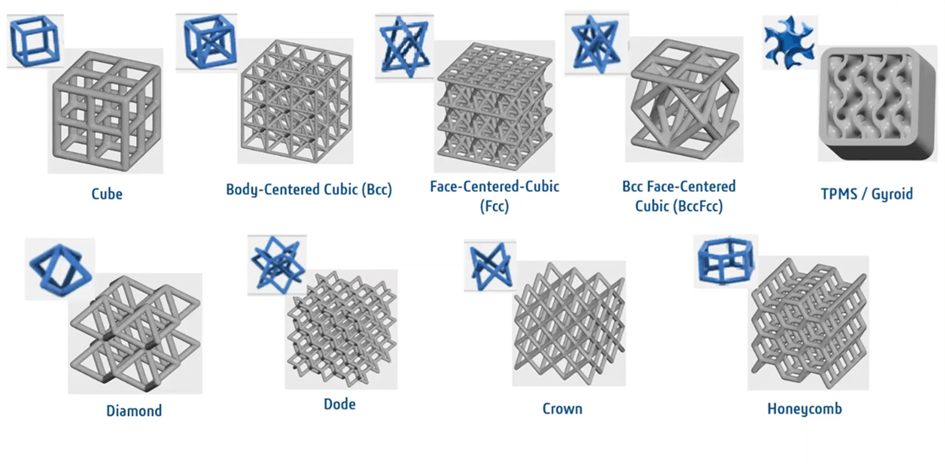

Unterschiedliche Gittertypen gezielt einsetzen.
In der Praxis geht es selten darum, einfach irgendeine Gitterstruktur zu erzeugen. Entscheidend ist vielmehr, die passende Struktur für die jeweilige Anforderung zu wählen.
Der Lattice Designer unterstützt genau das. Neben volumenbasierten Gittern lassen sich auch flächenbasierte TPMS-Strukturen erzeugen, darunter beispielsweise Gyroid-Geometrien. Sie sind besonders interessant, wenn neben dem Leichtbau auch Strömung, Wärmeübertragung oder eine vergrößerte Oberfläche eine Rolle spielen, wie es bei Wärmetauschern der Fall ist.
Innerhalb eines Bauteils können Sie unterschiedliche Lattice-Typen kombinieren. Es entsteht keine pauschale Leichtbaulösung, sondern eine gezielte funktionale Auslegung entlang realer Anforderungen.
Parameter steuern statt Strukturen grob definieren.
Ein großer Vorteil liegt in der parametrischen Steuerung der erstellten Strukturen. Zellgröße, Strebendicke, Wandstärken oder Dichteverteilungen lassen sich gezielt definieren und an die Anforderungen des Bauteils anpassen.
Das ist besonders relevant, wenn einzelne Bereiche unterschiedliche Aufgaben erfüllen sollen – etwa Lasten aufnehmen, Gewicht sparen oder die additive Fertigung erleichtern. Statt Geometrien manuell nachzubearbeiten, entsteht so ein strukturierter und reproduzierbarer Weg zur Optimierung. Das erleichtert Variantenentwicklung, Änderungsprozesse und die Einhaltung definierter Zielgrößen.
Die Vorteile von Lattice Design für Konstruktion, Leichtbau und additive Fertigung.
Lattice Design ist weit mehr als ein Ansatz zur Gewichtsreduzierung. Richtig eingesetzt verbessert es die gesamte Bauteilauslegung und schafft neue Spielräume für Konstruktion und Fertigung.
- gezielter Materialeinsatz und geringeres Bauteilgewicht
- bessere Anpassung von Eigenschaften an den realen Einsatzfall
- zusätzliche Funktionen wie Energieaufnahme, Dämpfung oder thermische Optimierung
- mehr Freiheitsgrade im Design und bessere Abstimmung auf additive Prozesse
Wo Lattice Design und Gitterstrukturen besonders sinnvoll sind.
Lattice Design ist überall dort besonders sinnvoll, wo Leichtbau und funktionale Anforderungen zusammenkommen. Typische Einsatzfelder sind:
- Strukturbauteile, bei denen Lasten gezielt unterstützt und unnötige Masse vermieden werden sollen
- Anwendungen mit Fokus auf thermische Eigenschaften, Energieabsorption oder Dämpfung
- individualisierte Bauteile, die von einer anpassbaren inneren Struktur profitieren
Damit wird deutlich: Lattice Design ist kein Spezialthema für einzelne Pilotprojekte, sondern ein relevanter Ansatz für Unternehmen, die additive Fertigungsverfahren gezielt in ihre Produktentwicklung integrieren möchten.
Von der Idee zum fertigen Bauteil.

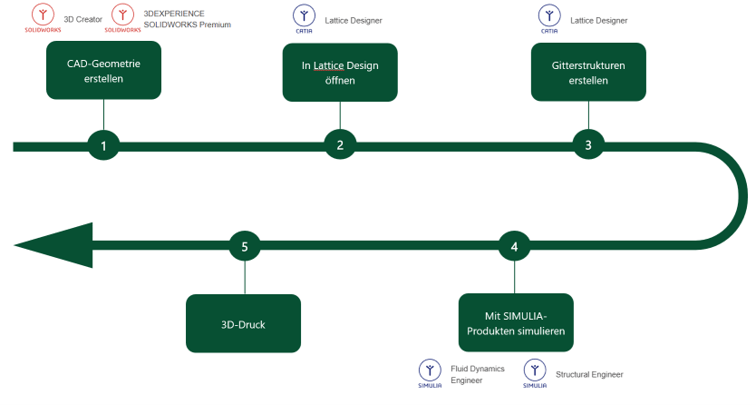

Der Prozess beginnt mit der Ausgangsgeometrie aus SOLIDWORKS, CATIA oder einem anderen 3D-CAD-System. Darauf aufbauend werden die Bereiche definiert, die vollständig oder teilweise mit einer Gitterstruktur versehen werden sollen. Anschließend folgt die Auswahl des geeigneten Zelltyps und die parametrische Auslegung.
In einem professionellen Workflow endet dieser Schritt jedoch nicht bei der Geometrie. Entscheidend ist, dass das Design anschließend im Hinblick auf Belastung, Druckbarkeit und Fertigung weiter bewertet wird. Ist die Auslegung stimmig, wird das Bauteil in ein geeignetes Format für die additive Fertigung überführt. Genau diese Durchgängigkeit macht den Unterschied zwischen einer interessanten Geometrie und einem Bauteil, das sich real einsetzen lässt.
Warum der Lattice Designer mehr ist als ein Spezialtool.
Viele Lösungen für Lattice-Strukturen liefern beeindruckende Geometrien, stoßen in realen Entwicklungsprozessen jedoch schnell an Grenzen. Wenn Änderungen sauber nachgeführt, Daten konsistent gehalten oder Strukturen im Gesamtprozess weiterverwendet werden müssen, ist oft Schluss.
Der Lattice Designer ist anders aufgestellt. Er ist in die bestehende Entwicklungsumgebung der 3DEXPERIENCE Plattform eingebunden und unterstützt so einen durchgängigen Prozess zwischen Konstruktion, Optimierung und Fertigungsvorbereitung. Das reduziert Reibungsverluste, verbessert die Nachvollziehbarkeit und schafft die Grundlage dafür, Lattice Design belastbar im industriellen Umfeld einzusetzen.
Lattice Design zeigt, wie Konstruktion und additive Fertigung gezielt zusammenspielen. Es geht nicht nur darum, Bauteile leichter zu machen, sondern ihre Eigenschaften über Gitterstrukturen bewusst zu definieren. Genau darin liegt die Stärke dieses Ansatzes. Der Lattice Designer bietet dafür die passenden Werkzeuge in einem Umfeld, das auf industrielle Anforderungen ausgelegt ist. Für Unternehmen, die additive Fertigung strategisch nutzen möchten, eröffnet das neue Möglichkeiten für Leichtbau, Funktionsintegration und eine gezielte Bauteiloptimierung.
Lattice Design in Ihrer Produktentwicklung.
Wenn Sie bewerten möchten, wie sich Lattice Design sinnvoll in Ihre Konstruktions- und Fertigungsprozesse integrieren lässt, lohnt sich ein Blick auf Ihre konkreten Bauteile, Anforderungen und Fertigungsziele. Genau dort zeigt sich, welches Potenzial in Gitterstrukturen tatsächlich steckt. Gerne unterstützen wir Sie dabei, passende Einsatzfelder zu identifizieren und den Weg von der Idee bis zur fertigungsgerechten Umsetzung praxisnah zu bewerten.
