ElectrodeWorks.
Automatisierte Elektrodenkonstruktion in SOLIDWORKS Design.
ElectrodeWorks ist eine vollständig in SOLIDWORKS Design integrierte Software zur automatisierten Gewinnung, Konstruktion, Verwaltung und Fertigung von EDM‑Elektroden. Die Lösung unterstützt Unternehmen im Werkzeug- und Formenbau dabei, Elektroden effizient aus Bauteilgeometrien abzuleiten, exakt zu positionieren und direkt für die Fertigung aufzubereiten. Durch automatisierte Zeichnungserstellung, definierte Technologieparameter und eine durchgängige Prozessführung reduziert ElectrodeWorks manuelle Schritte und sorgt für reproduzierbare Ergebnisse im gesamten Erodierprozess.

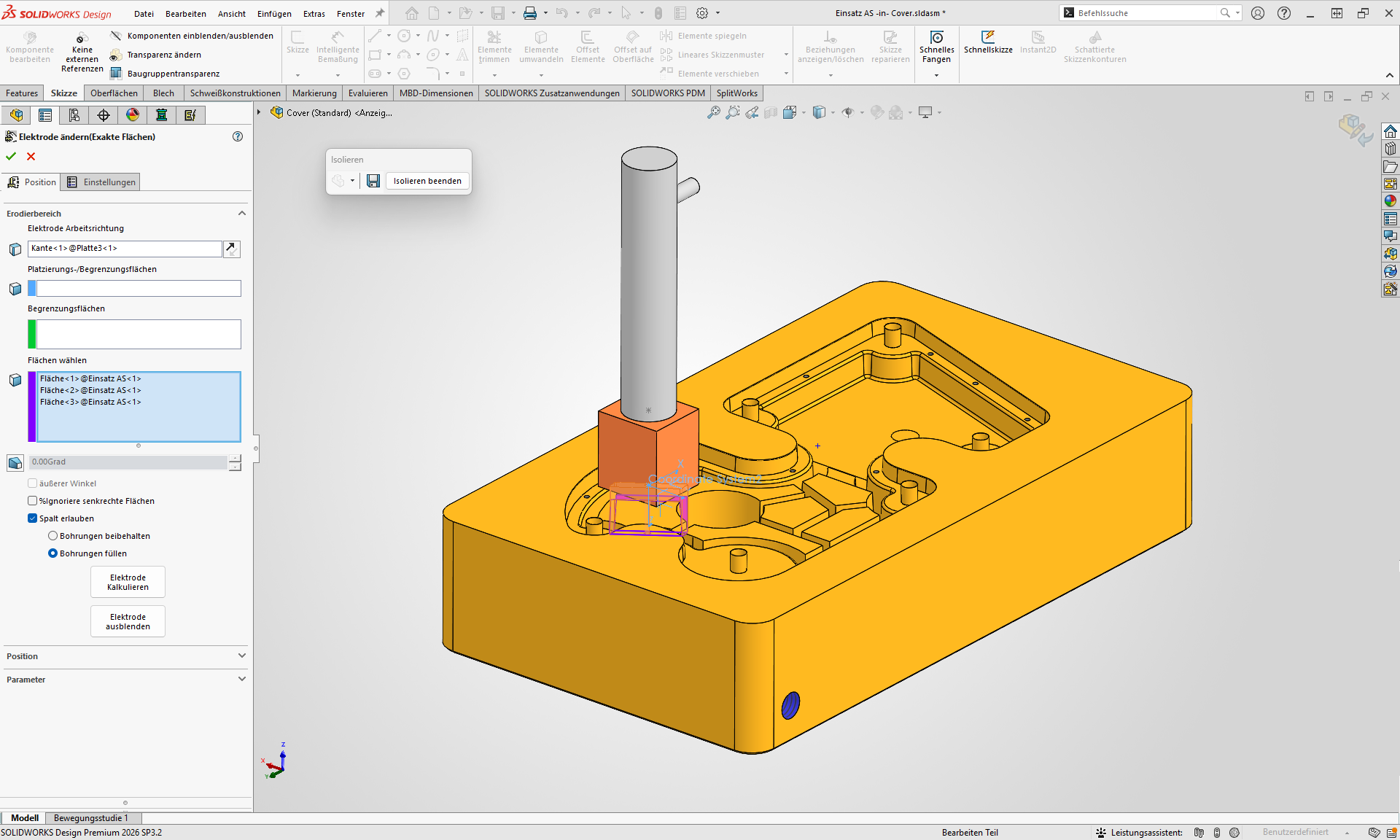

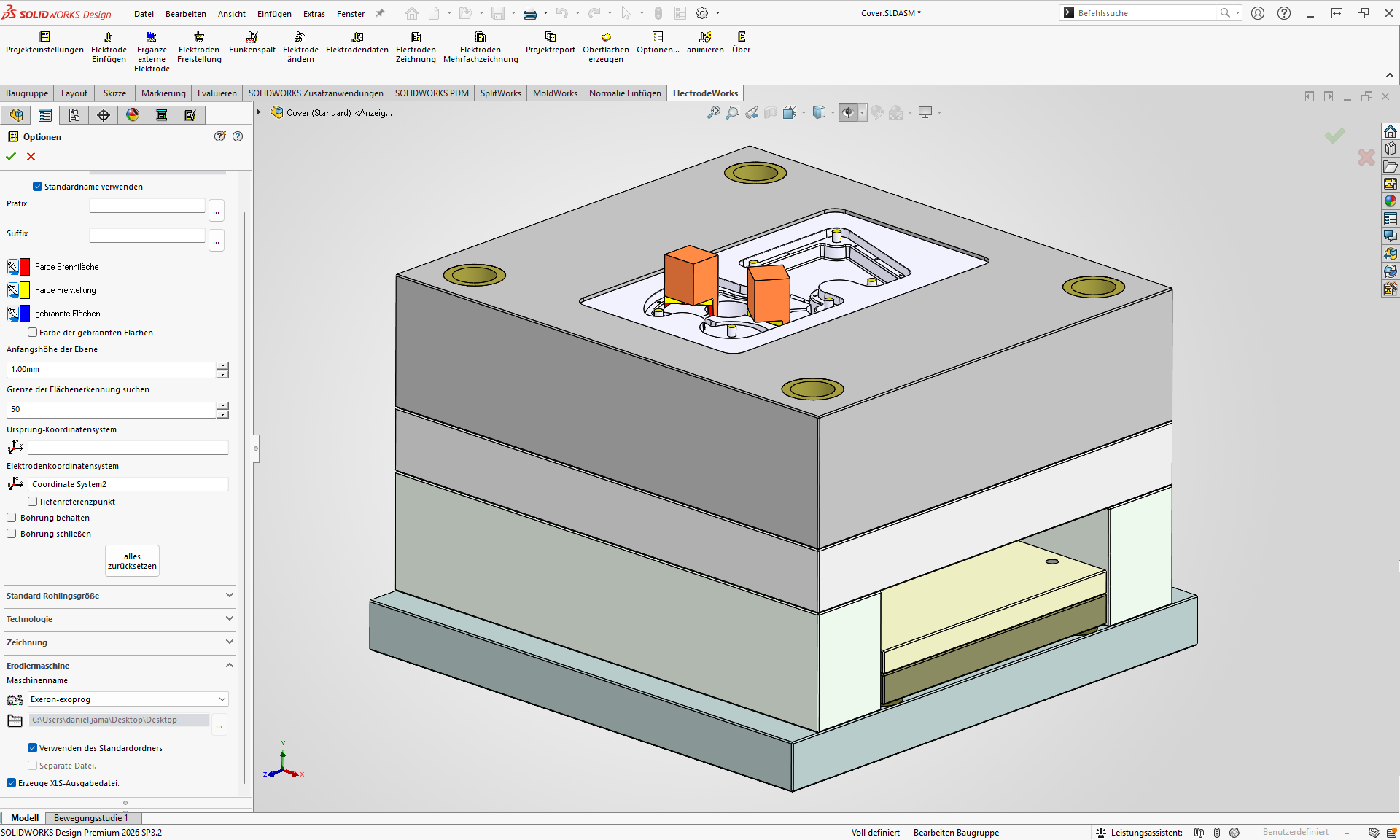

- Automatisierte Elektrodenableitung.
Elektroden werden direkt aus Flächen- oder Volumenmodellen erzeugt und automatisch für die weitere Bearbeitung vorbereitet. - Automatische Dimensionierung.
Größe und Geometrie der Elektroden werden auf Basis der ausgewählten Brennflächen intelligent ermittelt. - Intelligente Flächenaufbereitung.
Auch komplexe oder unterbrochene Flächen lassen sich zuverlässig für die Elektrodenkonstruktion nutzen. Öffnungen können dabei automatisch geschlossen werden. - Reduzierter manueller Aufwand.
Wiederkehrende Arbeitsschritte werden automatisiert und beschleunigen den gesamten Elektrodenkonstruktionsprozess.
- Exakte Positionierung.
Elektroden lassen sich präzise im Bauteilkontext ausrichten und parametrisch steuern. - Klare Darstellung der Brennflächen.
Relevante Bearbeitungsflächen werden übersichtlich visualisiert und erleichtern die Elektrodenauswahl. - Intelligente Freistellungen.
Tangentiale, normale und schräge Freistellungen werden automatisch erzeugt und unterstützen eine sichere Elektrodenkonstruktion. - Simulation der Elektrodenbewegung.
Die Bewegung der Elektrode kann vorab überprüft werden, um Kollisionen frühzeitig zu erkennen.
- Feature-basierter Elektrodenmanager.
Alle Elektroden werden zentral verwaltet und können strukturiert bearbeitet werden. - Parametrische Änderungsverwaltung.
Geometrien, Positionen und Brennspalte lassen sich jederzeit flexibel anpassen. - Intelligente Feature-Erkennung.

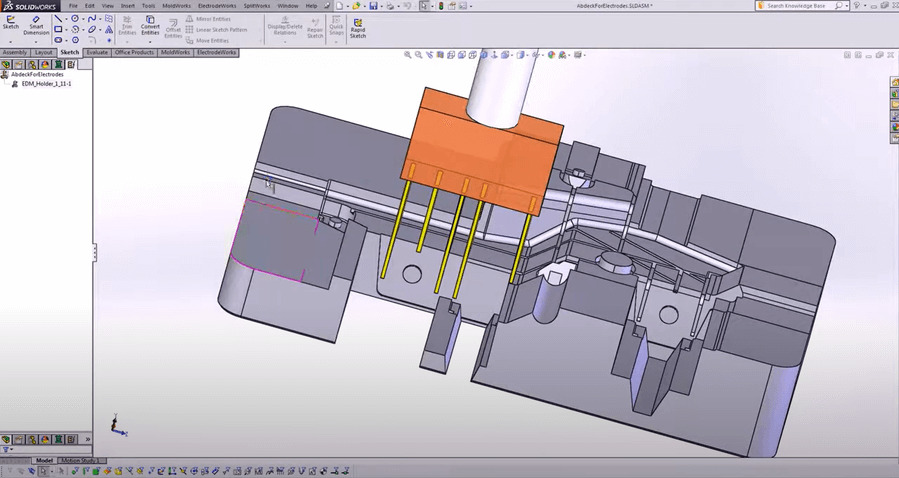

Elektroden können automatisch auf gleiche oder ähnliche Geometrien übertragen und wiederverwendet werden. - Konsistente Modelle.
Alle Änderungen bleiben nachvollziehbar und werden sicher innerhalb des Konstruktionsmodells verwaltet.

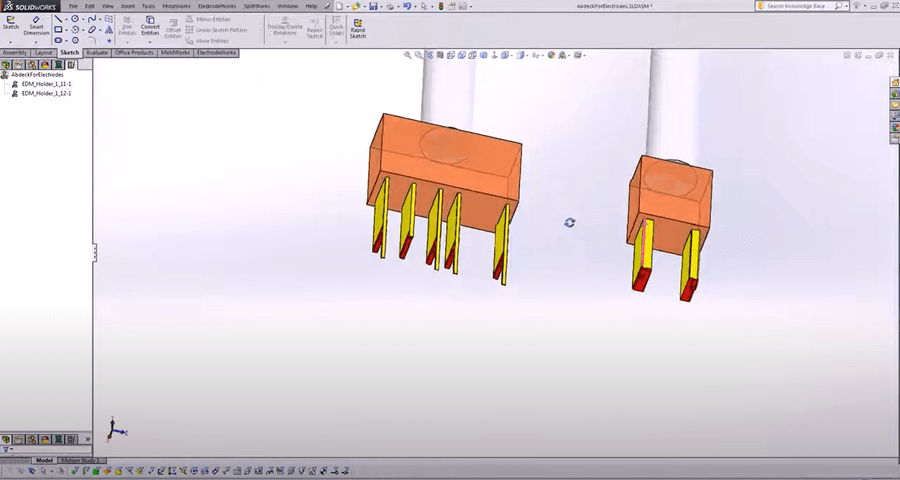

- Parametrische Elektrodenbibliotheken.

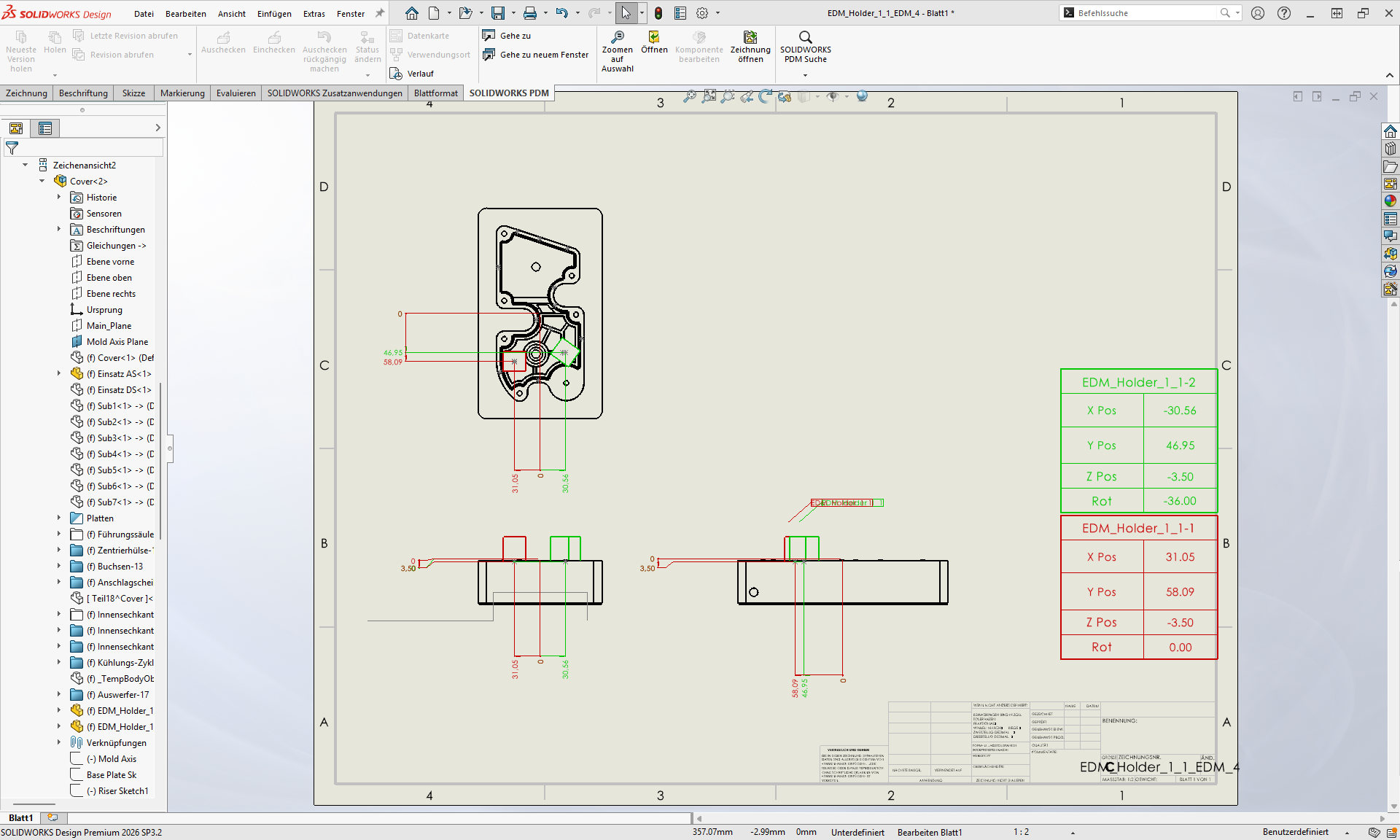

Elektrodenhalter und Rohlinge werden aus einer erweiterbaren Bibliothek ausgewählt und standardisiert verwaltet. - Automatische Zeichnungsableitung.
Elektroden- und Fertigungszeichnungen werden direkt aus dem CAD-Modell erzeugt. - EDM-Positionierungsunterlagen.
Alle relevanten Positionierungs- und Fertigungsinformationen werden automatisch bereitgestellt. - Excel-Reports.
Fertigungsdaten und Elektrodeninformationen lassen sich strukturiert als Berichte ausgeben.

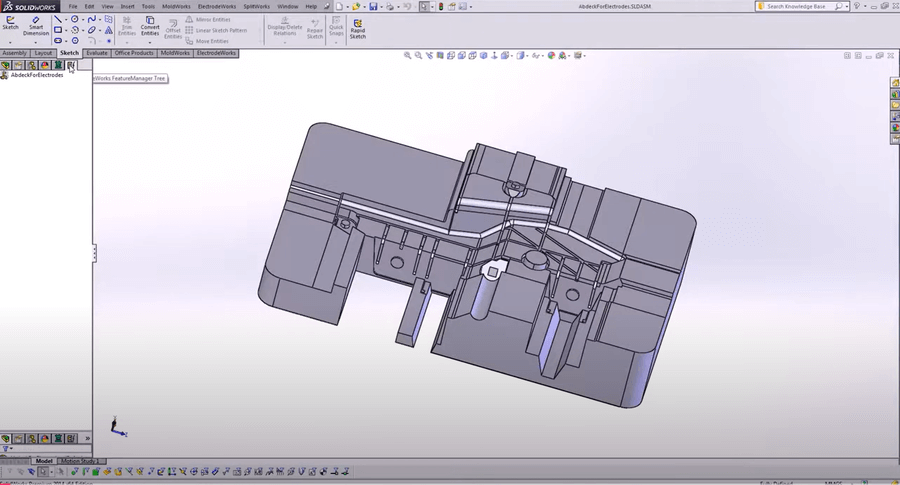

- Material- und Oberflächenstandards.
Materialien sowie Oberflächenqualitäten wie E-, Ra- oder Rmax-Werte werden direkt berücksichtigt. - Schrupp- und Schlichtbearbeitung.
Bearbeitungsstrategie und Brennspalte lassen sich für unterschiedliche EDM-Prozesse gezielt definieren. - Automatische Brennbereichsberechnung.
Der tatsächliche Bearbeitungsbereich wird automatisch ermittelt und dokumentiert. - Maschinenparameter integrieren.
Nullpunkte, Ausrichtungen und weitere Fertigungsparameter werden direkt in den Prozess übernommen.
- Direkte SOLIDWORKS-Integration.
Alle Funktionen stehen innerhalb der gewohnten SOLIDWORKS Design Benutzeroberfläche zur Verfügung. - Durchgängiger Workflow.
Konstruktion, Elektrodenableitung, Positionierung und Fertigung werden in einer gemeinsamen CAD-Umgebung abgebildet. - Native CAD-Daten.
Elektroden und Bauteile arbeiten auf einer gemeinsamen Datenbasis ohne Datenkonvertierung. - Schneller produktiv.
SOLIDWORKS Design Anwender können ElectrodeWorks ohne lange Einarbeitung in bestehende Prozesse integrieren.
Automatisieren Sie Ihre EDM-Prozesse mit ElectrodeWorks
Reduzieren Sie manuelle Aufwände in der Elektrodenkonstruktion und schaffen Sie durchgängige Prozesse von der Geometrie bis zur Fertigung. Mit ElectrodeWorks integrieren Sie Konstruktion, Technologie und Dokumentation direkt in SOLIDWORKS Design. Unsere Expertinnen und Experten von Bechtle PLM unterstützen Sie dabei, die Lösung optimal in Ihre bestehenden Prozesse zu integrieren.
Erstklassiger Service & Support inklusive.
Zertifizierter Schulungsanbieter
Ausgezeichneter Kundensupport
Innovative PLM-Beratung
Offizieller SOLIDWORKS Partner
Häufig gestellte Fragen.
ElectrodeWorks ist eine in SOLIDWORKS Design integrierte Software zur automatisierten Konstruktion, Verwaltung und Fertigung von EDM‑Elektroden.
Die Lösung richtet sich insbesondere an Unternehmen im Werkzeug- und Formenbau sowie an Fertigungsbetriebe mit EDM-Prozessen.
Die Software automatisiert die Elektrodenableitung, Positionierung, Zeichnungserstellung sowie die Definition von EDM-Technologieparametern.
Ja, die Anwendung ist vollständig in die SOLIDWORKS Design Umgebung integriert und nutzt deren Funktionen und Datenstruktur.
Fertigungsinformationen wie Position, Technologie und Maschinenparameter werden verwaltet und können in Form von Excel-Dokumenten ausgegeben werden.
Technologische Parameter wie Material, Oberflächengüte und Bearbeitungsstrategien werden zentral definiert und direkt im Elektrodenmodell gespeichert.
Ja, über den integrierten Feature-Manager lassen sich Position, Geometrie und Prozessparameter der Elektroden strukturiert anpassen.
