SOLIDWORKS Zeichnung: Schraffuren ändern..

Wussten Sie schon, dass Sie mit wenigen Einstellungen Ihre Schraffuren verändern und nach Ihren eigenen Vorgaben und Wünschen anpassen können?
Isabelle Geil von Bechtle PLM
Isabelle Geil
SOLIDWORKS: Materialdialog mit Registerkarte zum Ändern der Schraffur

Kennen Sie das Problem, dass sie einen Schnitt oder einen Ausbruch machen und die Schraffuren auf Ihrer Zeichnung nicht Ihren Vorstellungen entsprechend dargestellt werden?

Wussten Sie schon, dass Sie mit wenigen Einstellungen Ihre Schraffuren verändern und nach Ihren eigenen Vorgaben und Wünschen anpassen können?

Schraffuren in der SOLIDWORKS Zeichnung.

Oft genug kommt es in der Praxis vor, dass die Schraffur im Schnitt nicht wie benötigt automatisch dargestellt wird.

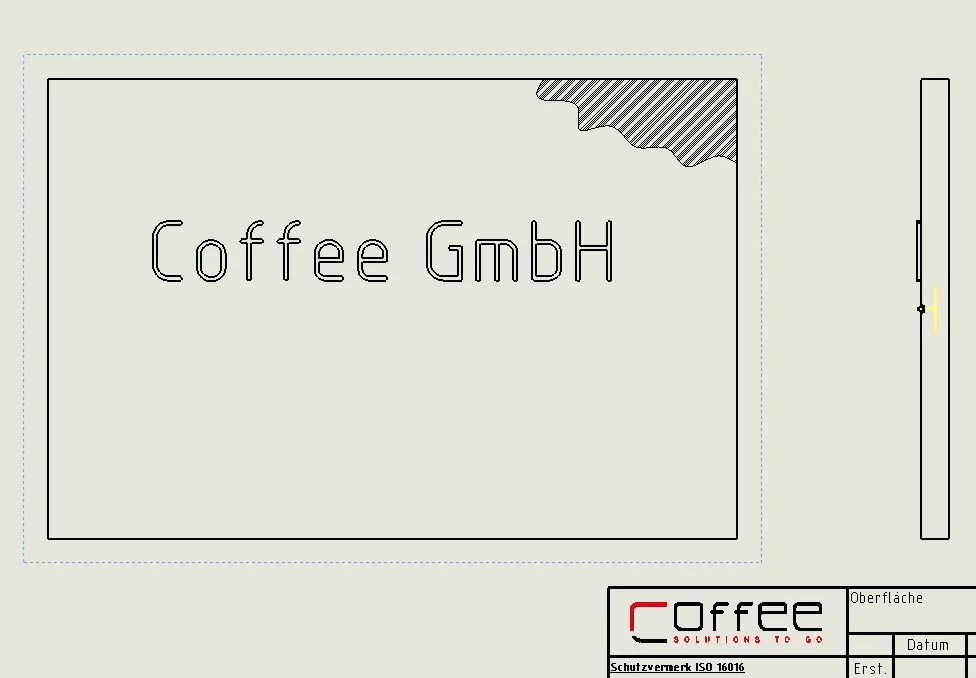

SOLIDWORKS Zeichnung vor der Änderung: Ansicht mit Schriftzug Coffee GmbH und schraffiertem Ausbruch in der Ecke

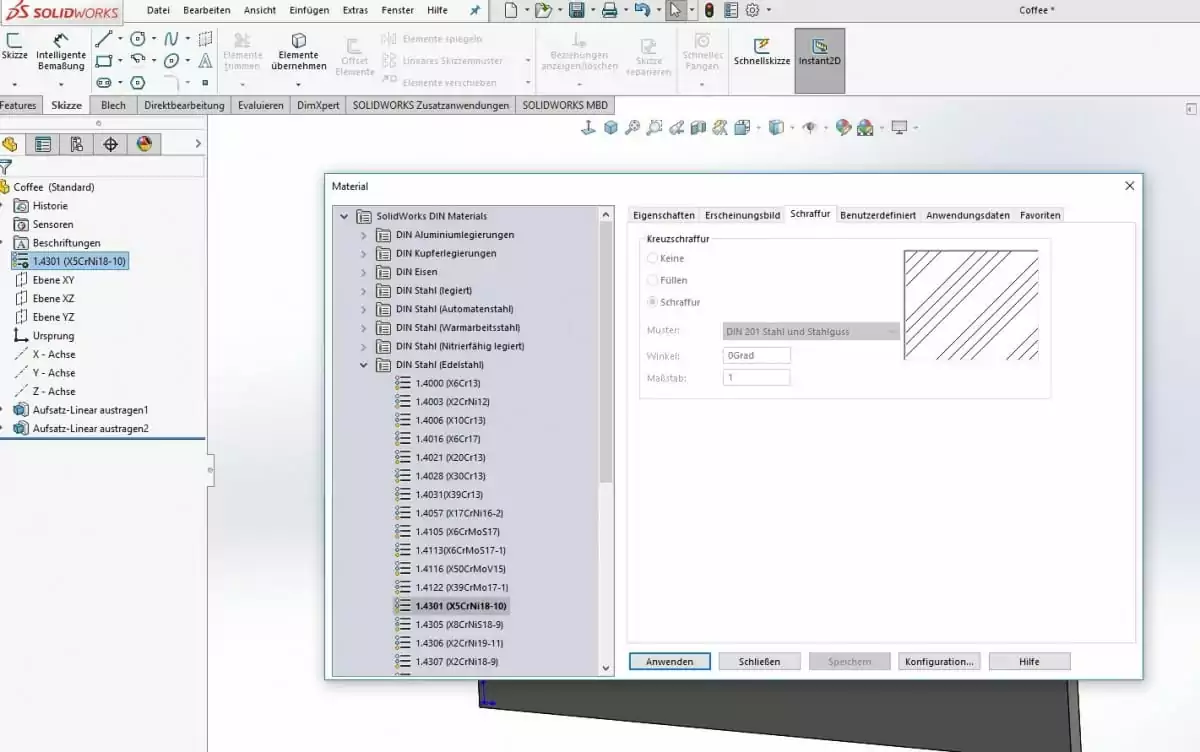

Die momentan dargestellte Schraffur in diesem Beispiel, erhält ihre Definition aus den Materialeigenschaften des zugewiesenen Materiales aus der SOLIDWORKS Material-Datenbank.

SOLIDWORKS: Materialdialog mit Registerkarte zum Ändern der Schraffur

Wenn dies der Fall ist und Ihnen die Schraffur nicht zusagt, selektieren Sie mit der Maus die Schraffur und Sie bekommen im Feature-Manager die Einstellungsoptionen für beispielsweise diesen Ausbruch angezeigt.

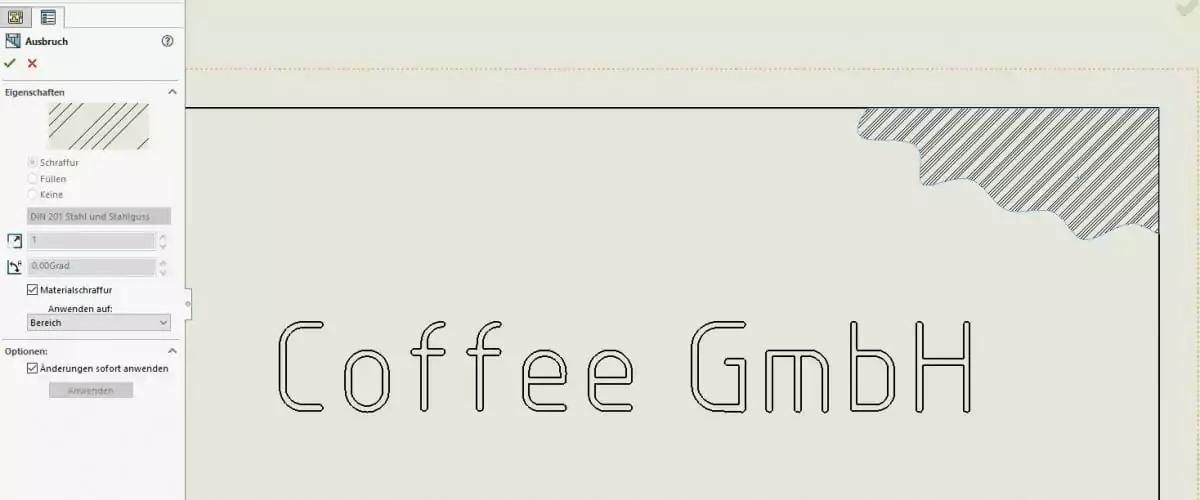

SOLIDWORKS Zeichnung: Ausbruch mit Schraffur über dem Schriftzug Coffee GmbH und PropertyManager

Einfaches Ändern der Schraffur.

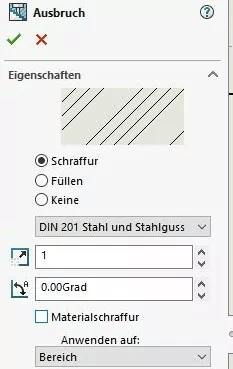

SOLIDWORKS PropertyManager Ausbruch: Schraffur DIN 201 Stahl und Stahlguss mit Option Materialschraffur

Damit Sie eigene Einstellungen vornehmen können, nehmen Sie als erstes den Haken im Feld “Materialschraffur” raus. Erst dann wird der ausgegraute Bereich freigegeben und Sie können eigenen Werte definieren.

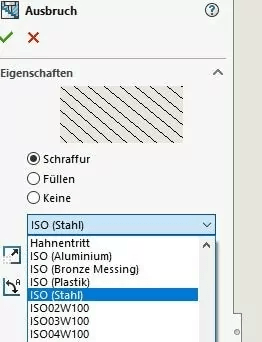

SOLIDWORKS PropertyManager Ausbruch: Auswahlliste der Schraffurmuster mit markiertem Eintrag ISO (Stahl)

Wenn Sie nun das Dropdown-Menü mit der aktuellen Anzeige „DIN 201 Stahl und …“ öffnen, wird Ihnen eine Liste mit unterschiedlichen Materialien angezeigt. Jedes dieser Materialien hat eine eigene, nach Norm hinterlegte Schraffur. Wenn Sie eine Schraffuren auswählen, wird Ihnen diese im Vorschaufenster entsprechend angezeigt.

Sobald Sie diese geändert haben, wird auch im Ausbruch die neue Schraffur angezeigt.

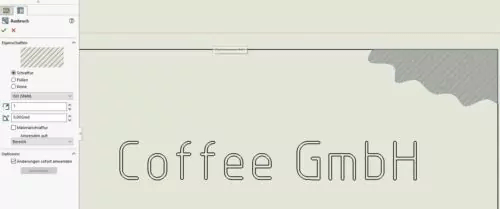

SOLIDWORKS Zeichnung: Schraffur nach geändertem Material im Ausbruch über dem Schriftzug Coffee GmbH

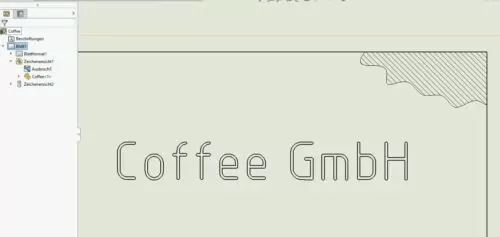

Da jetzt die Linien der Schraffur immer noch sehr eng beieinander liegen, können Sie weitere Anpassungen vornehmen. Sie können den Schraffur-Mustermaßstab und den Schraffur-Musterwinkel so anpassen, dass die Schraffur Ihren Anforderungen entspricht.

SOLIDWORKS Zeichnung: angepasste Schraffur im Ausbruch mit FeatureManager-Baum

Andere Anzeigearten einer Schraffur.

In den folgenden beiden Bildern sehen Sie welche Auswirkungen es hat, wenn Sie anstatt „Schraffur“ die Optionen „Füllen“ und „Keine“ verwenden wollen.

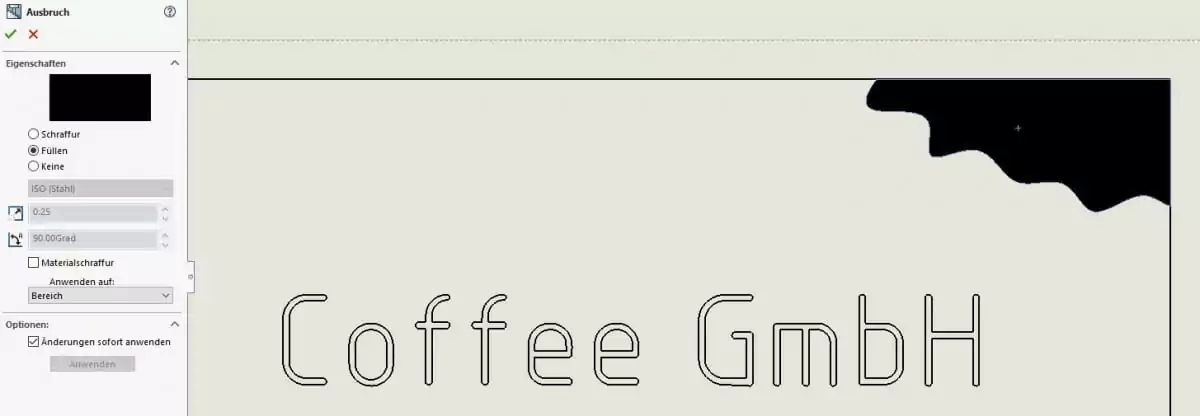

SOLIDWORKS Zeichnung: Ausbruch mit Option Füllen, schwarz gefüllter Bereich über dem Schriftzug Coffee GmbH

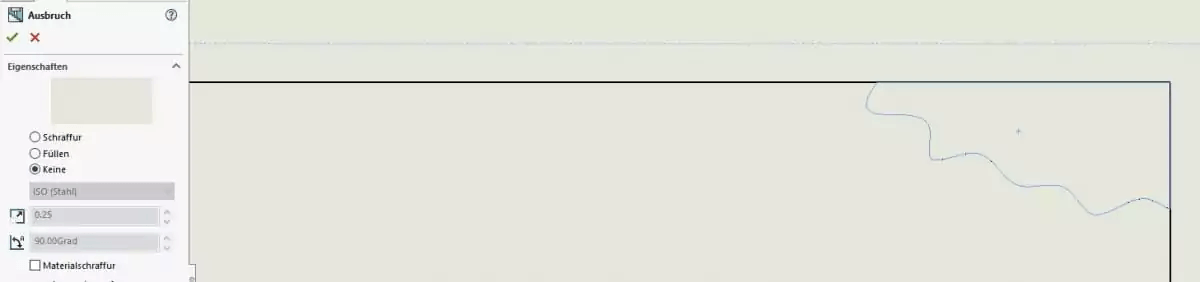

SOLIDWORKS Zeichnung: Ausbruch mit Option Keine Schraffur

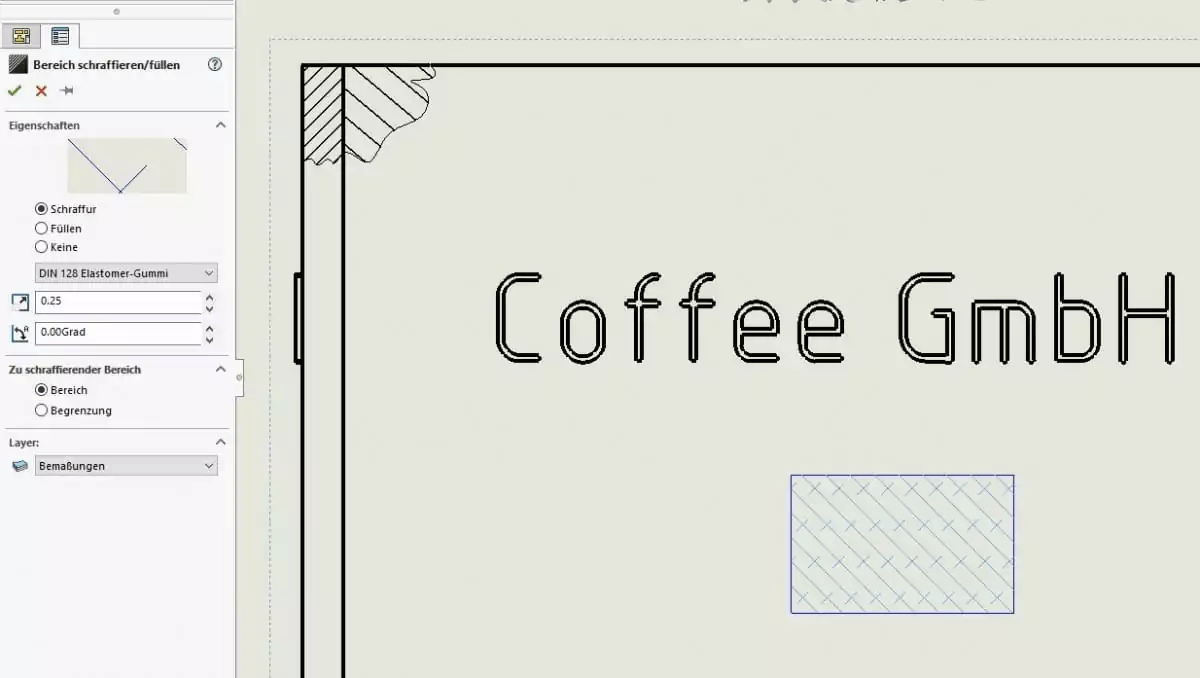

Sollten Sie einen Bereich füllen wollen, wie hier ein Rechteck, so können Sie dies bei „Beschriftungen -> Bereich schraffieren/füllen“ auswählen. Wählen Sie dazu den Bereich und den gewünschten Schraffurtyp aus. Das Rechteck füllt sich begrenzt durch seine Seiten mit der entsprechenden Schraffur.

SOLIDWORKS Zeichnung: PropertyManager Bereichsschraffur/Füllen mit schraffiertem Rechteck neben dem Schriftzug Coffee GmbH

Schraffuren in Baugruppenzeichnungen.

Wenn Sie in einer Baugruppenzeichnung einen Schnitt oder Ausbruch setzen wollen, können Sie schon beim Platzieren auswählen, ob sie eine automatische Schraffur einsetzten möchten.

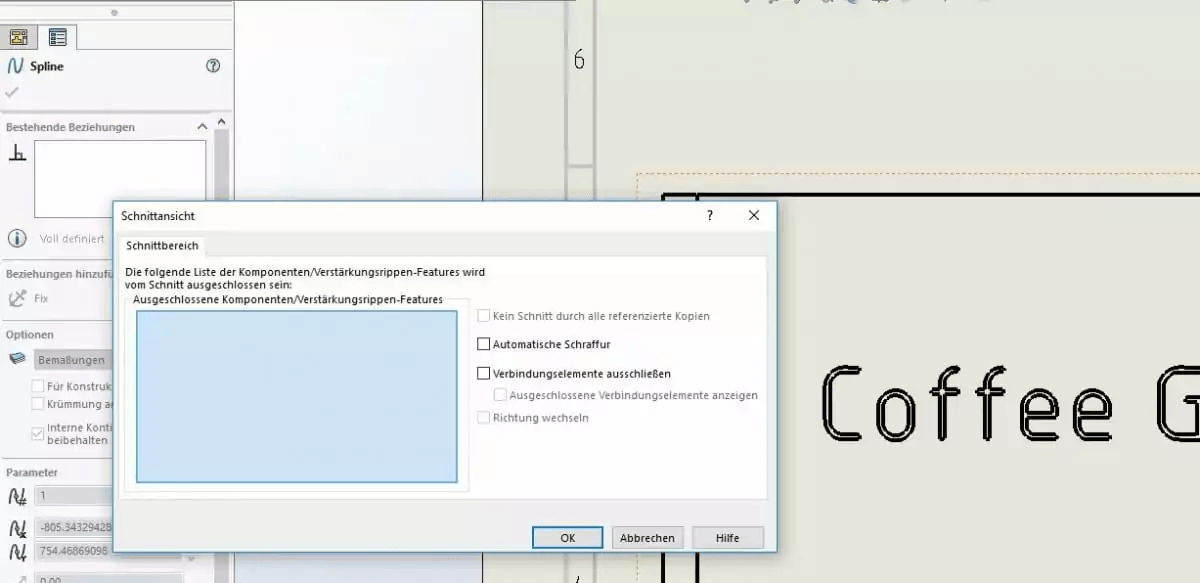

SOLIDWORKS Zeichnung: Dialog Schnittbereich mit Option für automatische Schraffur

Die Schraffuren werden entsprechend dargestellt. SOLIDWORKS erkennt angrenzende Bauteile und verändert die Schraffur dahingehend, dass unterschiedliche Abstände und Winkel verwendet werden.

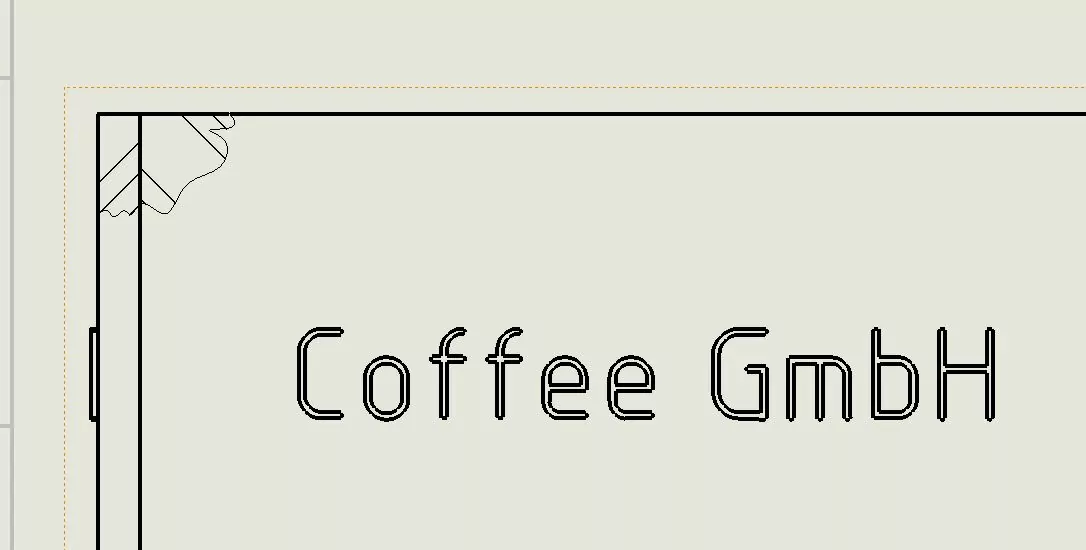

SOLIDWORKS Zeichnung: automatisch erzeugte Schraffur im Ausbruch einer Ansicht mit Schriftzug Coffee GmbH

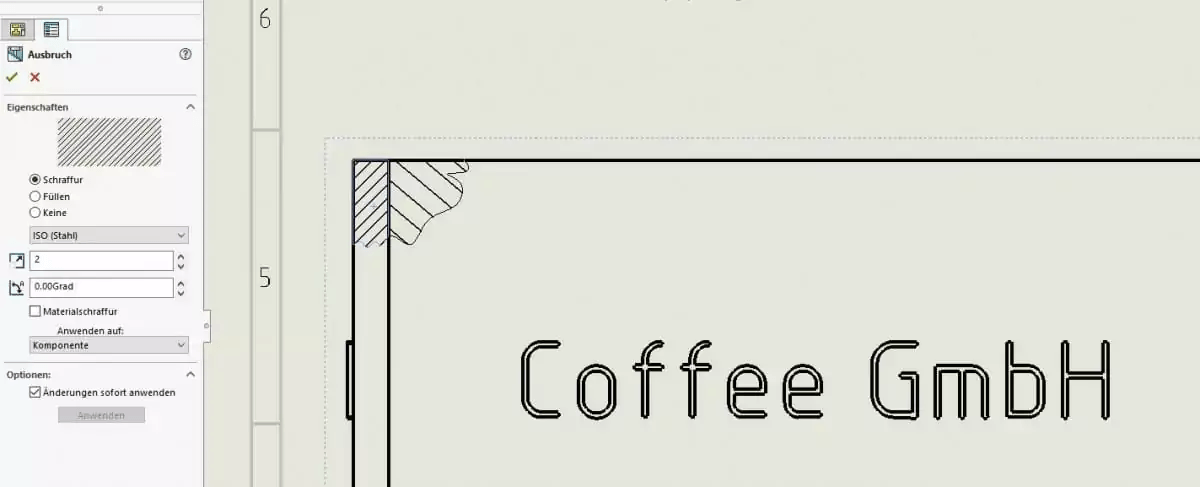

Auch in der Baugruppenzeichnung können Schraffuren mit der gleichen Vorgehensweise nach Belieben verändert werden.

SOLIDWORKS Zeichnung: Anpassung der Schraffur am Einzelteil im PropertyManager Ausbruch, Ansicht mit Schriftzug Coffee GmbH
